GB/ASTM/ASME/EN Caja de recogida de agua,tanque,tubo,barril

                                                                              GB/ASTM/ASME/EN Caja de recogida de agua,tanque,tubo,barril

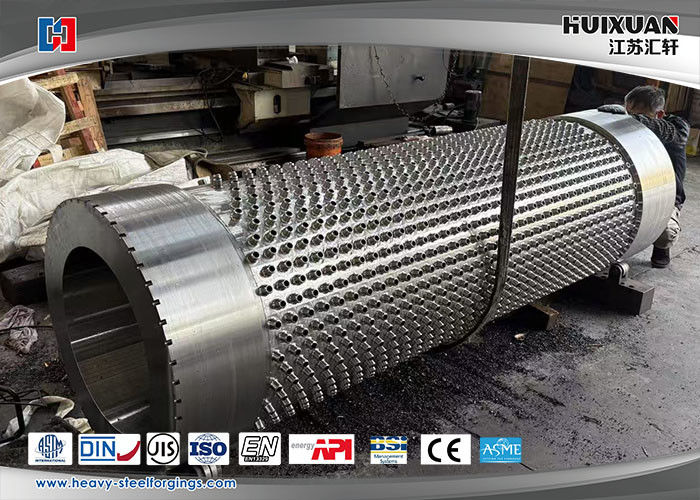

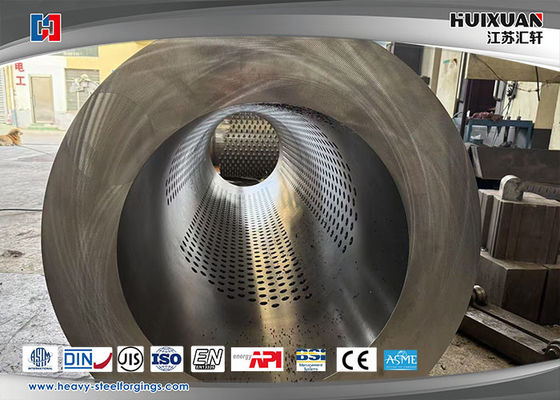

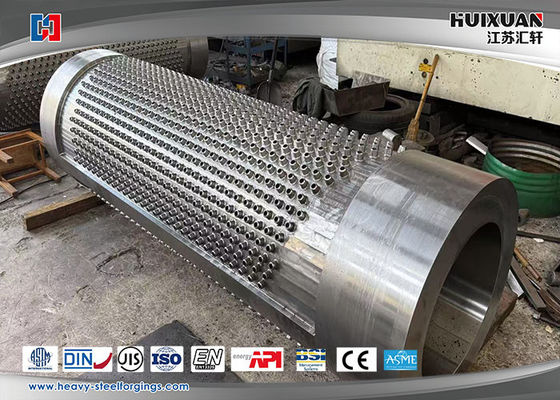

Nombre del producto: Tanque de recogida
Materiales: WB36
Ejemplo de escenarios de aplicación

a. Sistema de vapor
Objetivo: Recoger el agua condensada después de utilizar vapor, descargarla a través de una trampa de vapor y reciclarla.
Enfoque del diseño: resistencia a altas temperaturas (por encima de 200°C), corrosión antioxígeno (con la instalación de un enfriador hidrófobo).

Sistema de aire comprimido
Uso: Para separar la humedad y las manchas de aceite del aire comprimido y proteger los equipos aguas abajo.
Enfoque del diseño: separador gas-líquido incorporado, el material debe ser resistente al aceite (como el acero inoxidable o el acero al carbono recubierto).

1.Definición y norma de las tuberías de acero WB36
Norma nacional correspondiente: GB/T 5310-2017 "Tubos de acero sin costura para calderas de alta presión" (la versión antigua era GB5310), con un grado de 20G.Algunas empresas están acostumbradas a llamarlo WB36 (que puede estar relacionado con las normas alemanas o las prácticas de la industria).
Normas internacionales: los materiales similares se ajustan a las normas ASTM A106 Gr.B, EN 10216-2 P24, etc.
Se utiliza principalmente para componentes portadores de presión a altas temperaturas y altas presiones, como supercalentadores, recalentadores y economizadores en calderas de centrales eléctricas.

2Composición química y propiedades mecánicas
Requisitos del proyecto
Composición química del C (carbono): 0,17% ~ 0,23%, del Si (silício) 0,35% o menos, del Mn (Mn): 0,35% ~ 0,65%
El contenido de elementos de aleación como Cr (cromo) y Mo (molibdeno) es extremadamente bajo (acero puro con bajo contenido de carbono)
Resistencia a la tracción ≥410 MPa
Resistencia al rendimiento ≥ 245 MPa
Elongado ≥21% (sin grietas después del ensayo de flexión en frío)
"WB36" es un grado de tubo de acero sin costuras utilizado en calderas de alta presión,principalmente aplicado en la industria de la energía (como los componentes de alta temperatura y alta presión, como los supercalentadores y los reacalientadores de las calderas de las centrales eléctricas).

3- Escenarios de aplicación y ventajas
Medio ambiente de alta temperatura y alta presión
Temperatura de funcionamiento: de 450°C a 550°C (debe tenerse en cuenta el rendimiento de arrastramiento para el uso a largo plazo).
Presión de trabajo: ≤ 10 MPa (dependiendo del diseño de la caldera).
Medios aplicables: vapor, vapor sobrecalentado.
(2) Ventajas materiales
Bajo costo: en comparación con las tuberías de acero aleado (como 15CrMo, 12Cr1MoV), WB36 es más barato.
Buen rendimiento de procesamiento: fácil de soldar y doblar en frío.
Resistencia a la oxidación: la película de óxido superficial permanece estable en vapor a alta temperatura.

4Consideraciones de diseño y fabricación
(1) Proceso de soldadura
Método de soldadura: debe adoptarse la soldadura por arco de argón (TIG) o la soldadura por arco de electrodos (SMAW).
Selección del material de soldadura: se recomienda utilizar electrodos de aleación baja que coincidan con el material base (como J507).
Pruebas no destructivas: las juntas de soldadura deben someterse a pruebas de radiografía o de ultrasonido.
(2) Tratamiento térmico
Normalización + templado: Elimina la tensión residual de soldadura y mejora la dureza del material.
Tratamiento en solución (si es necesario): para piezas deformadas trabajadas en frío.
(3) Corrosión y desgaste
Corrosión media: en los ambientes de vapor que contengan azufre, se debe prestar atención a la fisuración por corrosión por tensión por sulfuro (SSCC) y, si es necesario, se debe realizar un tratamiento de superficie.
Desgaste por erosión: en zonas con flujos elevados (como los codos), se debe aumentar el grosor de la pared o aplicar revestimientos resistentes al desgaste.

5Comparación con otros materiales

Material WB36 (20G), 15CrMo y 12Cr1MoV
Temperatura aplicable: ≤ 550°C, ≤ 550°C, ≤ 580°C
La fuerza es de media a alta y aún mayor
El coste es de bajo a medio alto
Excelentes propiedades antioxidantes

9. Resumen
WB36 (20G) es un material de tubo de caldera de alta presión rentable, adecuado para los componentes portadores de presión de las calderas de centrales eléctricas convencionales.Se debe prestar especial atención al proceso de soldaduraEn los sistemas de alta temperatura y alta presión, el tratamiento térmico y el rendimiento a largo plazo a altas temperaturas.se recomienda combinar el análisis de elementos finitos (FEA) para optimizar el diseño estructural y garantizar un funcionamiento seguro y fiable.
