Forja de acero inoxidable estándar ASTM, palanca de ariete hidráulico grande, vástago de pistón hidráulico forjado, tirante

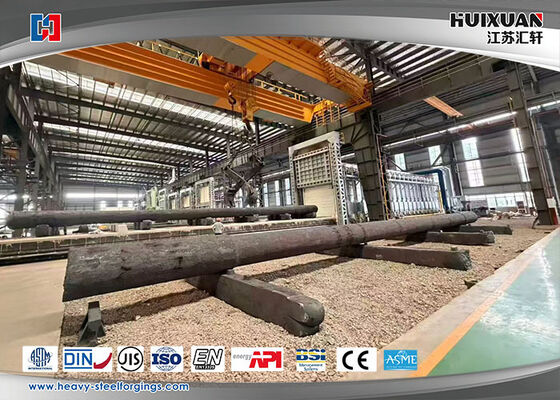

Una columna de prensa de 100.000 toneladas, fabricada en material forjado 30Cr2Ni2Mo, con un peso bruto de 97 toneladas. Después del procesamiento de precisión, el diámetro exterior del producto terminado es de 800 mm y la longitud total es de 20.400 mm.
30Cr2Ni2Mo (Acero templado y templado de aleación estándar chino)
Estándar: GB/T 3077-2015, Código digital unificado: A50300
Es un acero templado y revenido Cr-Ni-Mo con contenido medio de carbono, que presenta una excelente templabilidad, alta resistencia combinada con buena tenacidad, fuerte resistencia al impacto y resistencia a la fatiga, adecuado para piezas forjadas de secciones pesadas.
Grados equivalentes en el extranjero: 30CrNiMo8 (1.6580), SNCM431 (JIS)
1. Composición química (fracción de masa%)
C: 0,26~0,34
Si: 0,17~0,37
Manganeso: 0,50~0,80
Cr: 1,80～2,20
Ni: 1,80～2,20
Mes: 0,30～0,50
p≤0,030; S≤0,030; Cu≤0,30
Función de la aleación: Cr y Ni mejoran enormemente la templabilidad y la tenacidad; Mo suprime la fragilidad del temperamento y mejora la estabilidad del temperamento.
2. Propiedades mecánicas estándar después del enfriamiento y revenido (muestra de φ25 mm, enfriamiento y revenido con aceite a 850 ℃)
Resistencia a la tracción (Rm): ≥980 MPa
Límite elástico (ReL): ≥835 MPa
Elongación (A): ≥10 %
Reducción de área (Z): ≥50 %
Energía de impacto KV₂: ≥71 J
Dureza después del recocido / entrega de templado a alta temperatura: ≤269 HBW
Nota: Las propiedades mecánicas en el núcleo disminuirán para piezas forjadas con un espesor de sección superior a 80 mm; El factor de seguridad se incrementará en el diseño.
Diámetro crítico para el enfriamiento con aceite: aprox. 120 milímetros. Las piezas forjadas entre φ150～250 mm pueden obtener una microestructura relativamente uniforme, mucho mejor que el 42CrMo.
3. Proceso de tratamiento térmico recomendado
Forja
Rango de temperatura de forjado: 1180 ~ 850 ℃; Termine la temperatura de forjado ≥850℃; Enfriamiento lento después de la forja (enfriamiento con arena/enfriamiento en horno) para evitar grietas.
Temple y Revenido (Ruta Convencional)
Enfriamiento: 850～870℃, tiempo de mantenimiento suficiente, enfriamiento de aceite (dureza de enfriamiento HRC 46～52)
Templado: 540～620℃, enfriamiento por aceite/enfriamiento por agua (evite el rango de fragilidad del templado; enfriamiento rápido después del templado para optimizar la tenacidad)
Templado a 540 ℃: Alta resistencia, dureza aprox. 320～350 HB
Templado a 600 ℃: Resistencia y tenacidad equilibradas, dureza aprox. 280～310 HB
Fortalecimiento de la superficie
Se aplica nitruración/nitruración iónica (ideal para engranajes y muñones de eje). No se recomienda la carburación debido al contenido medio de carbono. Está disponible el endurecimiento por inducción localizado de alta frecuencia.
| Otros materiales | 4140,4130,18CrNiMo7-6,4340,4330,1.7225 |

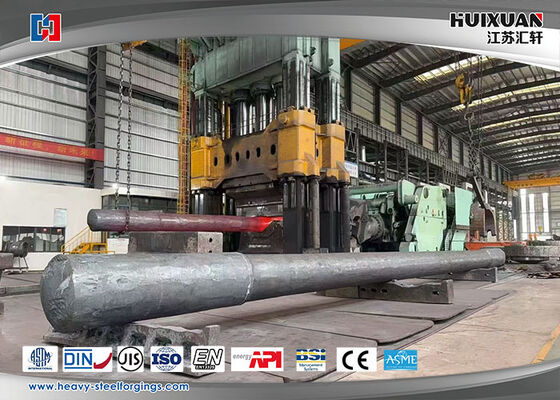

| Equipos de forja | Hidroprensa de matriz abierta 8000T |
| Solicitud |
El vástago del pistón se utiliza principalmente para neumáticos hidráulicos, maquinaria de ingeniería, pistones de producción de automóviles, pilares guía de máquinas de plástico, máquinas empacadoras, ejes de rodillos de máquinas de impresión, máquinas textiles, ejes de máquinas transportadoras, ejes de movimiento rectilíneo. |
| proceso de fusión | EF+LF+VD |
| Proceso de producción |

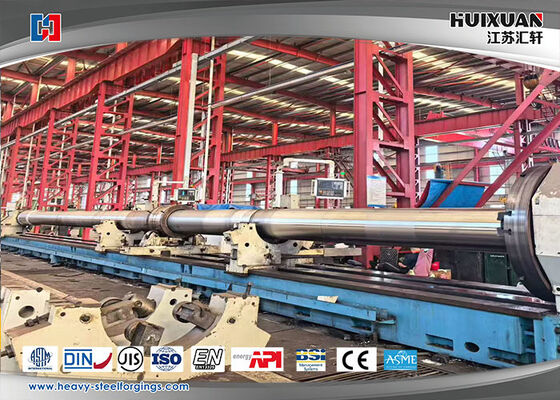

Forja+tratamiento térmico+mecanizado en desbaste+mecanizado de acabado |
| Relación de forja |
≥4 |
| Norma aplicable | ASTM, ASME, DIN, JIS, ISO, BS, API, EN |
| Estándar ejecutivo | JB/GB/ES/DIN/JIS/ASME/ASTM/ISO |
| Autoridad de certificación | ISO9001:2008,TÜV,BV),LR,ABS,RINA,GL,KR,DNV,NK,PED. |
| Plazo de entrega |
Mecanizado en desbaste (N+T); mecanizado de acabado (Q+T) |
Equipo de prueba |
Espectrógrafo, dispositivo ut, máquina de prueba de tracción e impacto, metaloscopio, micrómetro exterior, indicador de dial, máquina de prueba de dureza |
| Servicio | Nuestro servicio incluyó forja, proceso, tratamiento térmico, mecanizado de acabado, embalaje, logística local, despacho de clientes y transporte marítimo. Tomamos los requisitos del cliente como lo principal y prestamos atención a la calidad de los productos. |
Propiedades personalizadas
| Elementos materiales | do | Si | Minnesota | PAG | S | cr | Ni | Mes |
Otros |
| 4140 | 0,38-0,43 | 0,15-0,35 | 0,60-0,90 | ≤0,035 | ≤0,040 | 0,80-1,10 | -- | 0,15-0,25 | - |
| 4130 | 0,28-0,33 | 0,15-0,35 | 0,40-0,60 | ≤0,035 | ≤0,040 | 0,80-1,10 | -- | 0,15-0,25 | |
| 18CrNiMo7-6 | 0,15-0,21 | 0,17-0,35 | 0,50-0,90 | ≤0,025 | ≤0,025 | 1,50-1,80 | 1,40-1,70 | 0,25-0,35 | |
| 4340 | 0,38-0,43 | 0,15-0,35 | 0,60-0,80 | ≤0,035 | ≤0,040 | 0,70-0,90 | 1,65-2,00 | 0,20-0,30 | - |
Propiedad mecánica |
Diámetro (mm) |
TS/Rm(Mpa) |
YS/Rp0.2(Mpa) |
EL/A5(%) |
AR/Z(%) |
Tipo de muesca |
Energía de impacto |
HBW |
| 4140 | Ø10 | 740~1000 | 450~850 | ≥12 | ≥25 | V | ≥40 | ≤250HBS |
| 4130 | Ø10 | ≥930 | ≥735 | ≥12 | ≥50 | V | ≥71 | ≤229HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥785 | ≥9 | ≥40 | V | ≥47 | ≤269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥12 | ≥55 | V | ≥78 | ≤179HBS |
Procedimiento del proceso;
Control de calidad del flujo del proceso de forjado: Lingote de acero de materia prima en el almacén (prueba del contenido químico) → Corte → Calentamiento (prueba de temperatura del horno) → Tratamiento térmico después de la forja (prueba de temperatura del horno) Descarga del horno (inspección en blanco) → Mecanizado → Inspección (UT, MT, diámetro visual, dureza) → QT → Inspección (UT, propiedades mecánicas, dureza, tamaño de grano) → Mecanizado de acabado → Inspección (dimensión) → Embalaje y marcado (sello de acero, marca) → Envío de almacenamiento
cláusula de comercio
| peso máximo | 80T |
| Cantidad mínima de pedido | 1 unidad |
| tiempo de entrega | 20-50 días |
| Paquete | Caja de madera contrachapada, plataforma de madera, estructura de acero |
| Plazo de entrega | FOB;CIF;CFR；DDU； |
| Plazo de pago | T/T,LC |
| Tipo de envío |
Por mar |
Palabras clave
El cilindro hidráulico incluye: cilindro, vástago del pistón (vástago del cilindro de aceite), pistón, tapa de extremo
Nota:
- Tolerancia dimensional de alta precisión;
- Excelentes propiedades mecánicas;
- Producir diferentes dimensiones según los requisitos del cliente;
- Equipos de fabricación avanzada y dispositivos de inspección;
- Excelente personalidad técnica;
- Controlar estrictamente el procedimiento de producción;
- Preste atención a la protección del paquete;
- Servicio completo de calidad.
