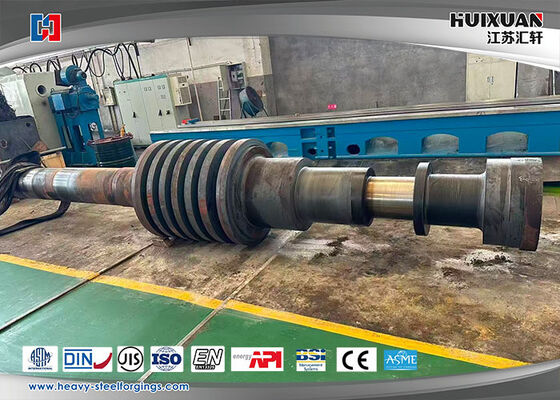

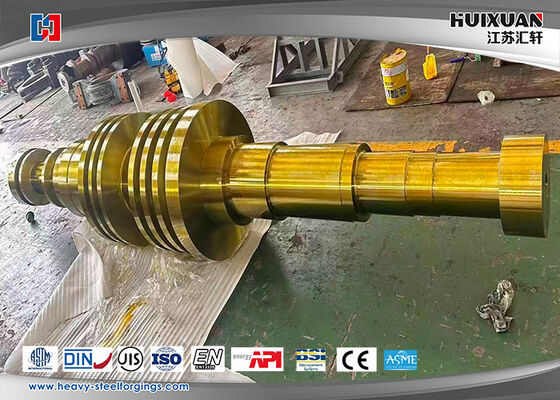

Rotor de turbina de vapor forjado con materiales de acero aleado con proceso de fusión EF LF VD y mecanizado de desbaste a acabado
1º, Productos:
forja de rotor de turbina de vapor,rotor de turbina de vapor de acero aleado,eje principal de turbina de vapor de baja presión,eje principal de turbina de vapor de media presión,eje principal de turbina de vapor de alta presión,eje principal de turbina de vapor de muy alta presión,rotor de forja sólida,rotor soldado
2, Referencia de productos:
| Material |
25Cr2Ni4MoV,34CrNi3Mo,30Cr2Ni2Mo,28CrNiMoV |
|
Potencia máxima
|
60MW |
|
Aplicación
|
Piezas de rotación de turbina de vapor que consisten en bobinado del rotor eléctrico, núcleo de hierro conductor magnético y extensión del eje del rotor, anillo de retención, anillo central y ventilador.
|
|
Proceso de fusión
|
EF+LF+VD |
|
Proceso de producción
|
Forja+tratamiento térmico+mecanizado de desbaste+mecanizado de acabado
|
|
Relación de forja
|
≥3.5
|
|
Estándar aplicable
|
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
|
Estándar ejecutivo
|
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
|
Autoridad de certificación
|
ISO,BV,SGS,IST,UL.CTI |
|
Términos de entrega
|
Mecanizado de desbaste (Q+T); mecanizado de acabado (ranurado y prueba de estabilidad térmica)
|
|
Máquina de prueba
|
Espectrógrafo, dispositivo UT, máquina de prueba de tracción y compactación, metaloscopio, micrómetro exterior, indicador de dial de calibre, máquina de prueba de dureza
|
|
Servicio
|
Nuestro servicio incluye forja, proceso, tratamiento térmico, mecanizado de acabado, embalaje, logística local, despacho de aduanas y transporte marítimo. Tomamos los requisitos del cliente como lo principal y prestamos atención a la calidad de los productos.
|
3, Propiedades personalizadas
|
Elementos del material
|
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
V |
| 25Cr2Ni4MoV |
≤0.25 |
≤0.23 |
≤0.53 |
≤0.006 |
≤0.004 |
≥1.62 |
≥3.75 |
≥0.33 |
≥0.09 |
| 30Cr2Ni2Mo |
0.26-0.34 |
0.17-0.37 |
0.30-0.60 |
≤0.006 |
≤0.0005 |
1.80-2.20 |
1.80-2.20 |
0.30-0.35 |
- |
| 28CrNiMoV |
0.20–0.3 |
≤0.35 |
0.40–0.80 |
≤0.03 |
≤0.03 |
0.80–1.20 |
≤0.75 |
0.60 –0.9 |
0.25 -0.4 |
|
Propiedad mecánica
|
Diámetro (mm)
|
TS/Rm (Mpa)
|
YS/Rp0.2 (Mpa)
|
EL/A5 (%)
|
RA/Z (%)
|
Tipo de muesca
|
Energía de impacto
|
HBW
|
| 30Cr2Ni2Mo |
Ø10 |
≥980 |
≥835 |
≥12 |
≥55 |
V |
≥78 |
≤269HBS |
| 28CrNiMoV |
Ø10 |
770-880 |
≥650 |
≥12 |
≥30 |
v |
≥30 |
|
4, Procedimiento de proceso:
Control de calidad del flujo del proceso de forja: lingote de materia prima en almacén (prueba de contenido químico) → Corte → Proceso de forja → Tratamiento térmico posterior a la forja (N+T) → UT → Mecanizado de desbaste → UT → QT → Inspección (UT, propiedades mecánicas, dureza, tamaño de grano) → Ranurado → Revenido de alivio de tensión → Mecanizado de la posición de sujeción del rotor durante HST → HST → Inspección (dimensión) → Embalaje y marcado (estampado de acero, marca) → Almacenamiento y envío
5, Cláusula comercial
| Peso máximo |
60T |
| MOQ |
1PC |
| Tiempo de entrega |
150 Días |

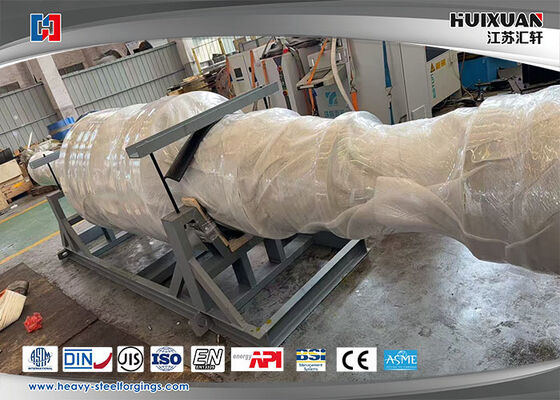

| Paquete |
Paleta de contrachapado, marco de acero |
| Término de entrega |
FOB;CIF;CFR；DDU； |
| Condiciones de pago |
T/T,LC |
| Tipo de envío |
Por mar, aire
|
6, Palabras clave
Rotor de turbina de vapor de alta, media y baja presión, rotor de generador, rotor de turbina de vapor de 35MW, 50WM, 60WM, 70WM, rotor de turbina de vapor 25X1M1%cA(P2MA), tomar muestras en dirección radial después de QT, tiene muy buenas propiedades mecánicas
Nota:
Tolerancia dimensional de alta precisión; Excelentes propiedades mecánicas; Producir diferentes dimensiones según los requisitos del cliente; Equipos de fabricación y dispositivos de inspección avanzados; Personalidad técnica excelente; Control estricto del procedimiento de producción; Prestar atención a la protección del embalaje;
