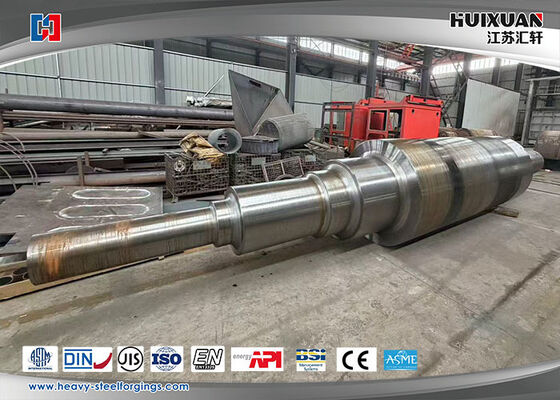

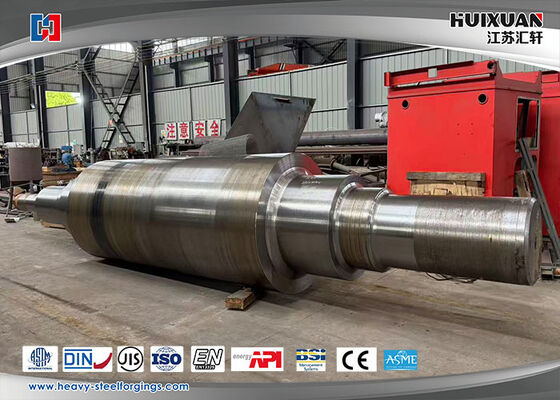

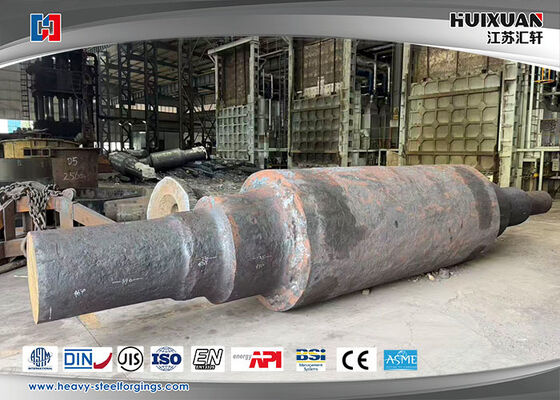

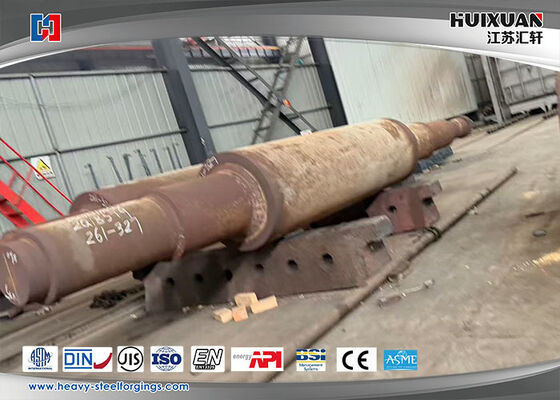

Forjados de Acero Pesado para Ejes de Motor y Ejes de Acero Pesado con Excelente Capacidad de Carga y Transmisión de Par

Acero forjado pesado para ejes de motor y ejes de acero pesado con excelente capacidad de carga y transmisión de par

Productos:

¿Qué es un eje de motor?

El eje del motor, también llamado eje del rotor o eje del inducido, es el componente mecánico central de un motor eléctrico. Es el elemento giratorio que transmite el par generado por el motor a la máquina o carga impulsada. El eje es un enlace crítico entre la energía eléctrica convertida en energía mecánica dentro del motor y la aplicación externa.

Funciones principales

Transmisión de par: Transfiere la fuerza de rotación del rotor del motor al acoplamiento, polea, engranaje u otro dispositivo conectado.

Soporte del conjunto giratorio: Proporciona la estructura sobre la cual se montan el núcleo del rotor (pila de hierro laminado), los devanados (en motores de inducción de CA) o los imanes permanentes (en motores de imanes permanentes) y, a veces, los ventiladores.

Mantenimiento del entrehierro: Su mecanizado y alineación precisos garantizan un entrehierro constante y mínimo entre el rotor y el estator, crucial para la eficiencia y el rendimiento del motor.

Montaje de rodamientos: Las secciones del eje (muñones) se mecanizan con precisión para alojar los rodamientos, que permiten una rotación suave y soportan cargas radiales/axiales.

Características y materiales de diseño clave

Material: Típicamente hecho de acero de baja aleación de alta resistencia (por ejemplo, AISI 1045) o aceros aleados. Se utilizan acero inoxidable u otros materiales para entornos corrosivos. El material se somete a tratamiento térmico para obtener dureza superficial y tenacidad del núcleo.

Mecanizado: Mecanizado con precisión a tolerancias estrictas para el diámetro, la rectitud y el acabado superficial en ubicaciones clave.

Características clave:

Muñones de rodamiento: Las secciones lisas y de tamaño preciso donde los rodamientos se ajustan a presión.

Extensión del eje: El extremo saliente que se conecta a la carga. A menudo tiene una chavetero (para una chaveta Woodruff o cuadrada) y un orificio roscado para un tornillo de retención.

Montaje de la pila del rotor: La sección donde se apila el núcleo del rotor laminado, a veces con ranuras o estrías para evitar la rotación.

Extremo del eje: Puede mecanizarse para un codificador, resolver o ventilador de refrigeración.

Tipos y configuraciones comunes

Eje con chaveta estándar: El tipo más común, que utiliza una chaveta paralela para transmitir el par.

Eje sin chaveta (cónico o de sujeción): Utiliza un casquillo cónico y un mecanismo de bloqueo para una sujeción por fricción, lo que permite una instalación/extracción más fácil y una conexión sin juego.

Eje redondo: Un eje liso, a menudo utilizado con accesorios basados en fricción o tornillos prisioneros (menor capacidad de par).

Eje estriado: Tiene ranuras axiales (estrías) para la transmisión de alto par y aplicaciones que requieren movimiento axial.

Eje hueco: Permite que otro eje, cable o herramienta pase por el centro, común en algunas bombas y aplicaciones de accionamiento directo.

Eje de doble extensión: Tiene extensiones de eje en ambos extremos del motor, a menudo utilizado para montar un ventilador o un segundo dispositivo.

Consideraciones importantes

Capacidad de carga: El eje debe diseñarse para soportar el par nominal del motor, así como cualquier carga radial en voladizo (inducida por polea) y cargas axiales (empuje) sin una deflexión excesiva.

Velocidad crítica: La velocidad de rotación a la que el eje entra en resonancia. Las velocidades de operación deben mantenerse de forma segura por debajo de esta para evitar vibraciones severas y fallos.

Salida y TIR: La Salida Total Indicada (TIR) mide el bamboleo del eje o la desviación de la rotación perfecta. Una baja salida es vital para un funcionamiento suave y una larga vida útil de los rodamientos.

Puesta a tierra del eje: En motores accionados por VFD, a veces se utiliza un cepillo o anillo de puesta a tierra para evitar que la descarga eléctrica (corrientes de rodamiento) dañe los rodamientos a través del eje.

Modos de fallo

Fallo por cizallamiento: Por par excesivo, a menudo en la chavetero.

Fallo por flexión/fatiga: Por cargas radiales excesivas o desalineación.

Desgaste del asiento del rodamiento: Conduce a la holgura y fallo del rodamiento.

Corrosión: En entornos hostiles.

En resumen, el eje del motor es un componente fundamental diseñado con precisión que garantiza la salida mecánica fiable de un motor eléctrico. Su diseño se adapta estrechamente al rendimiento eléctrico del motor y a las demandas mecánicas de la aplicación.

Referencia de productos:

Procedimiento de proceso:

Control de calidad del flujo del proceso de forjado:

1. Lingote de acero de materia prima en almacén (análisis del contenido químico)
2. Corte→ Calentamiento (prueba de temperatura del horno)
3. Tratamiento térmico después del forjado (prueba de temperatura del horno) Descarga del horno (inspección en blanco)
4. Mecanizado→ Inspección (UT, MT, dimensión visual, dureza)
5. QT→ Inspección (UT, propiedades mecánicas, dureza, tamaño de grano)
6. Mecanizado de acabado→ Inspección (dimensión)
7. Embalaje y marcado (sello de acero, marca)→ Almacenamiento Envío

Propiedades personalizadas

Cláusula comercial

Ventaja

1. Tolerancia dimensional de alta precisión;
2. Excelentes propiedades mecánicas;
3. Producir diferentes dimensiones según los requisitos del cliente;
4. Equipos de fabricación avanzados y dispositivos de inspección;
5. Excelente personalidad técnica;
6. Controlar estrictamente el procedimiento de producción;
7. Prestar atención a la protección del paquete;
8. Servicio completo de calidad.
